お馴染みのiFixit、新型Apple TVを早速分解レポート

Apple TV


最新のガジェット製品の分解レポートでお馴染みのiFixitが、アップルがリリースした第4世代Apple TVと付属するSiri Remoteを早速分解し、詳細なレポートを公開しています。

Apple TV

Apple TV

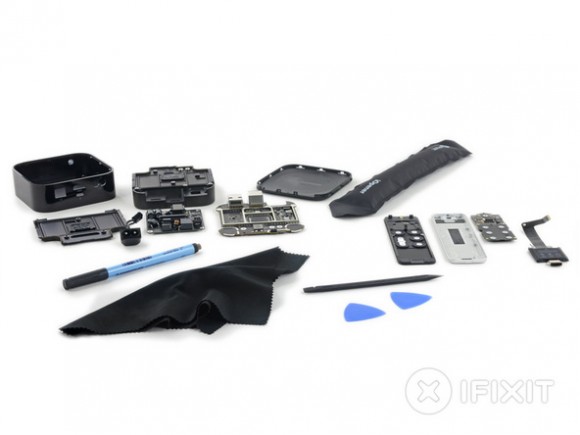

分解レポートではA8チップ、フラッシュストレージ、再設計され大型化されたヒートシンクを搭載した電源回路、ロジックボードなどのコンポーネントが確認できます。


新型Apple TVのコンポーネント

Apple TV
新型Apple TVは64bit対応のデュアルコア、A8チップとともに、SK Hynixの2GB LPDDR3 SDRAMを搭載しています。アップル独自のメモリーコントローラーを採用し、SK HynixのNANDフラッシュストレージ、Universal Scientific IndustrialのWi-Fiモジュール、SMSCのUSB2.0 / Ethernetコントローラーなどのコンポーネントを搭載しています。以下が新型Apple TVの主なコンポーネントリストです。


第4世代Apple TVコンポーネントリスト

・Apple A8 APL1011 SoC
・SK Hynix H9CKNNNBKTBRWR-NTH 2 GB LPDDR3 SDRAM
・Universal Scientific Industrial 339S00045 Wi-Fi module
・SMSC LAN9730 USB 2.0 to 10/100 Ethernet controller
・Apple 338S00057 custom memory controller
・Texas Instruments PA61
・Fairchild Semiconductor DF25AU 010D 030D
・DP2700A1
・SK Hynix H2JTEG8VD1BMR 32 GB NAND Flash
・NXP 1112 0206 5271B4K
・V301 F 57K C6XF G4

大型ヒートシンク採用、本体は大型化

新型Apple TVは大きなヒートシンクを採用しており、このため従来機種よりも大きくなっています。再設計された電源回路は熱に敏感なロジックボードの冷却を考慮したものとなっています。

付属するリモコンSiri Remoteには、ST Microelectronics製、省電力のARM Cortex-M3 MCU、QualcommのBluetooth無線チップCSR1010、Texas Instrumentsの省電力デジタルシグナルプロセッサ、iPhone5s / 5cやiPad Airでも採用されたBroadcomのタッチスクリーンコントローラー、410 mAhのバッテリーなどのコンポーネントが搭載されています。

Apple TV

Apple TV

Apple TV
iFixitによりますと、新型Apple TVと付属するSiri Remoteはコンポーネントの点数が少なく、標準的なトルクスねじが使用されるなど、修理難度は10点中8点(10点が最も容易)と評価しています。
Apple TV


Source : iFixit
