M1チップ搭載Mac miniの分解動画〜ユーザーがアップグレードする余地はない


YouTubeチャンネル「BrandonGeekabit」が、M1チップ搭載Mac miniの分解動画を公開しました。分解の結果確認されたロジックボードから、メモリスロットなどユーザーがアップグレードする余地はないことが確認されました。

分解手法はIntelプロセッサ搭載Mac miniと同じ


「BrandonGeekabit」が公開した動画によれば、M1チップ搭載Mac miniも大量のトルクスネジを外す、ケーブルやプラグを抜くという点で、Intelプロセッサ搭載Mac miniと分解手法は変わらないようです。

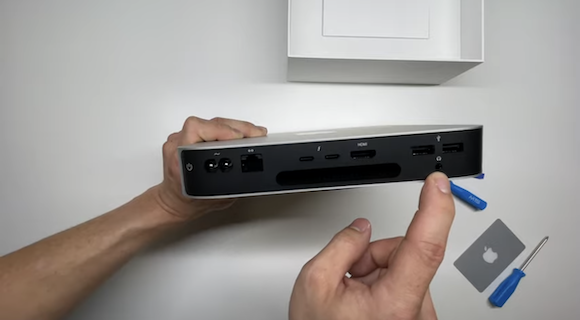

外部接続端子の減少


M1チップ搭載Mac miniの外部接続端子は2つのThunderbolt / USB 4ポートと、Intelプロセッサ搭載モデルより2ポート減少しています。

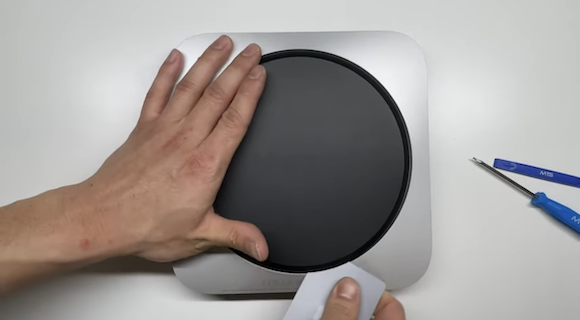

底面パネルの取り外し


底面パネルと筐体の隙間に硬いカード状のものを差し込み、取り外します。

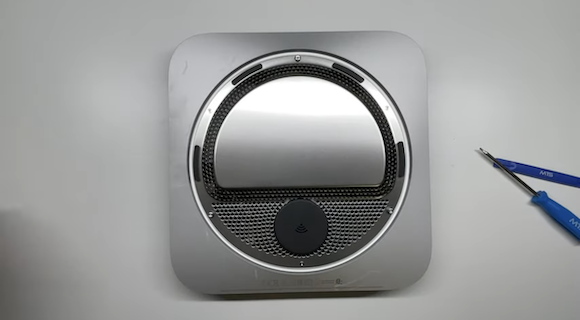

金属カバーの取り外し


露出した、金属カバーを取り外します。このカバーにはケーブルが装着されているので、切断しないよう慎重に取り外していきます。

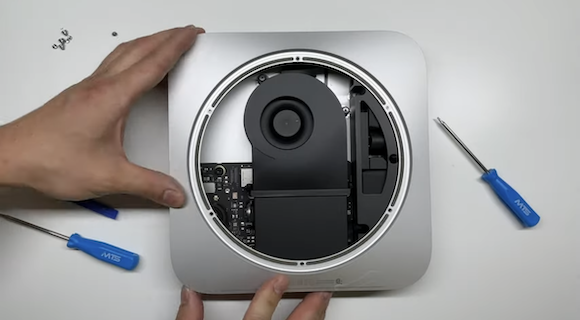

内部の全体像


M1チップ搭載Mac miniの内部は、デザイナーのArun Venkatesan（@zhenpixels）氏が報告していたとおり、部品点数も少なくスッキリとしています。


冷却ファンの取り出し


固定しているトルクスネジを外し、ケーブルを抜けば、冷却ファンも容易に取り外せるようです。


ロジックボードと電源ユニット


ロジックボードと電源ユニットが見えてきました。ロジックボードを固定しているトルクスネジを取り外します。

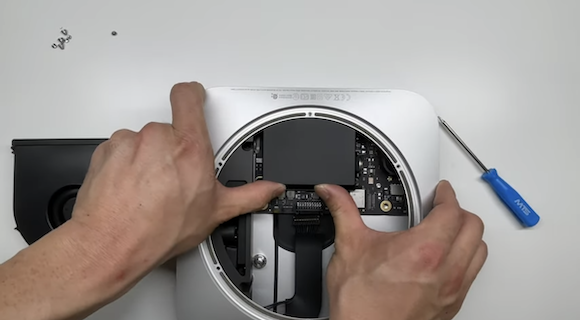

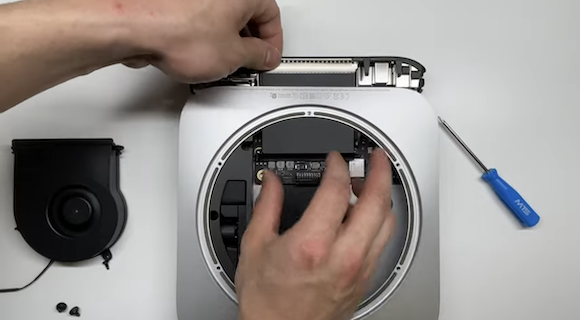

ロジックボード固定の解除


トルクスネジを取り外してロジックボードの固定を解除したら、外側に向かって押し出します。

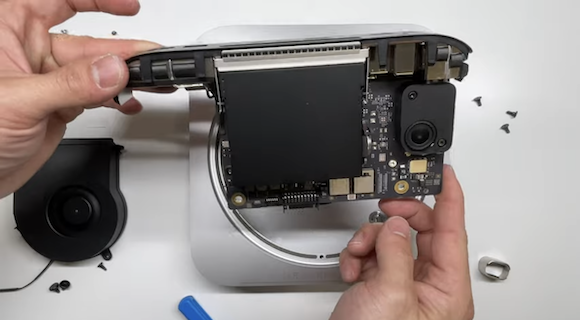

ロジックボードの引き出し


ある程度ロジックボードが外側に押し出されたところで、今度は慎重に引き出します。

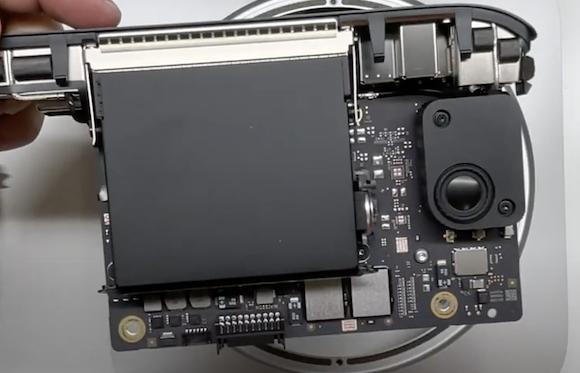

ロジックボード

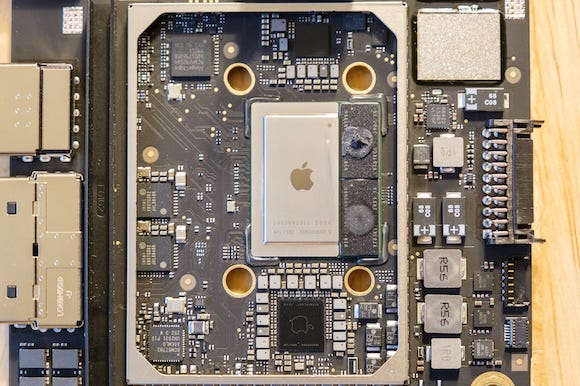

iPhoneHacksによれば、ロジックボード上のM1チップは、APL1102というラベルの付いた銀色のプレートに覆われています。プレートの右側には、SoCの一部であるメモリモジュールが配置されていると、同メディアは報告しています。



ヒートシンク下のM1チップなどを、テック系の情報交換サイトeGPU.ioが解説しています。同メディアによれば、ロジックボードには、Thunderboltコントローラーとして「Intel JHL8040R」、USB Type-CコントローラーとしてTexas Instruments 「CD3218B12」が搭載されているとのことです。



ロジックボードの表面、裏面どちらにも、拡張スロットなどはなくユーザー自身でアップグレードすることは不可能なようです。



ロジックボードには他にもたくさんのコンポーネントがありますが、それらに関する情報はまだないということで、今後、iFixitの分解レポートなどで明らかになると期待されます。

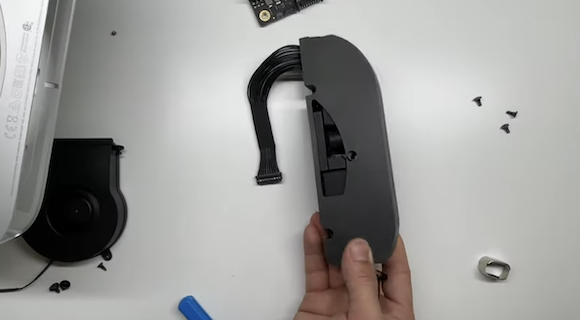

電源ユニット


電源ユニットも接着されているわけではなく、2本のトルクスネジと金属パーツで固定されているだけのようです。

分解動画は下記からご確認ください。




Source:Brandon Geekabit/YouTube via iPhoneHacks, eGPU.io, Cult of Mac
